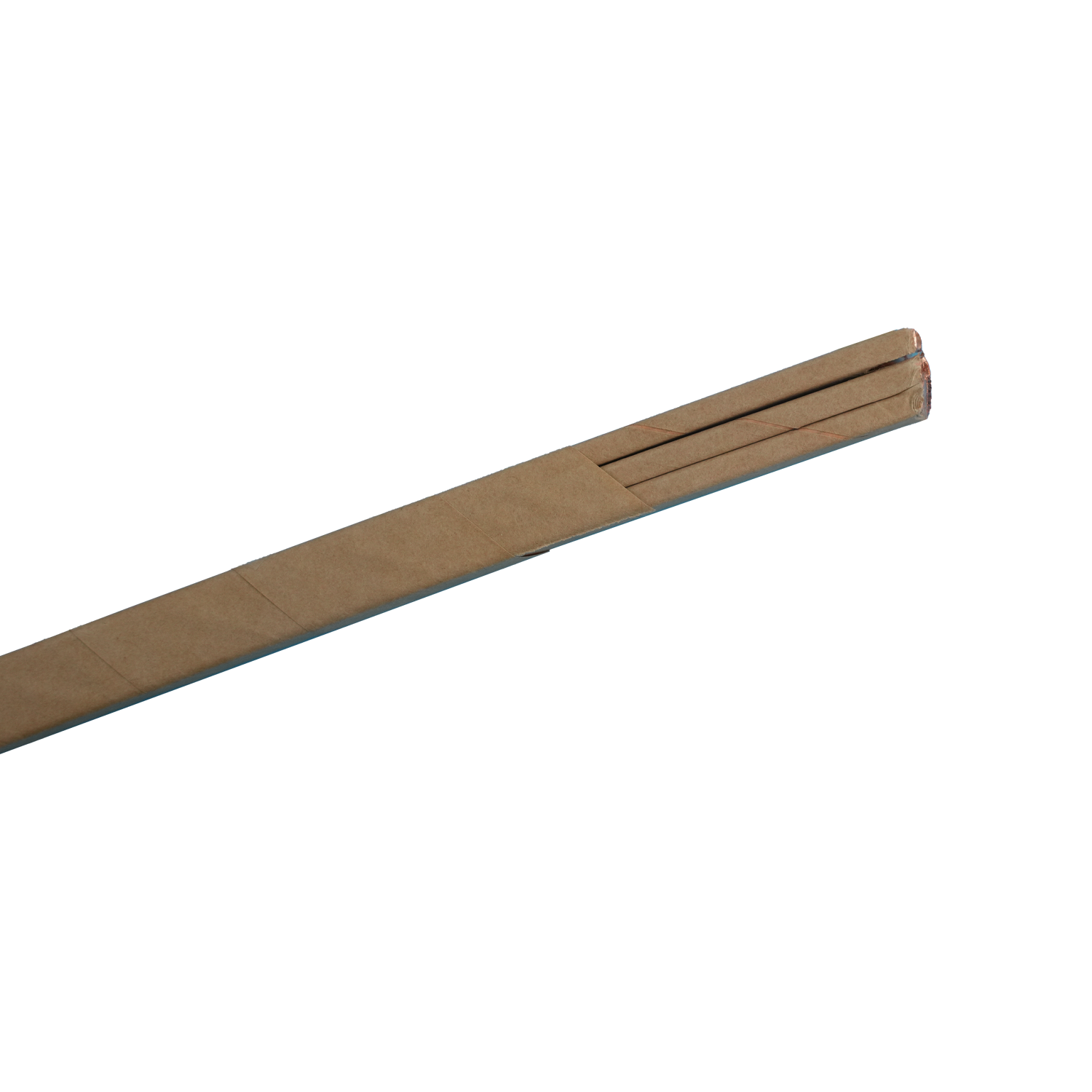

Papierüberzogener Kombinationsdraht

Leitergrößen von Papierüberzogenem Draht:

Leiterquerschnitte von papierüberzogenem emailiertem Draht und emailierter Kombinationsleitung:

 Leiterquerschnitte von blankem Draht, papierüberzogenem und folieüberzogenem Kombinationsdraht:

Leiterquerschnitte von papierüberzogenem Draht:

Empfohlene Größen für flache Leiter:

Dicke 0,80-12,00mm, Breite 3,00-25,00mm, Breiten-Dicken-Verhältnis ≤20, maximaler Querschnitt 200mm²

Empfohlene Größen für runde Leiter:

Durchmesser 2,00-5,00mm

Leiterquerschnitte von papierüberzogenem emailiertem Draht und emailierter Kombinationsleitung:

Empfohlene Größen für flache Leiter:

Dicke 1,00-3,00 mm, Breite 5,00-18,00 mm

Empfohlene Größen für runde Leiter:

Durchmesser 2,00-5,00mm

Leiterquerschnitte von blankem Draht, papierüberzogenem und folieüberzogenem Kombinationsdraht:

Empfohlene Leitergrößen:

Dicke 1,00-6,00 mm, Breite 4,00-20,00 mm, Breiten-Dicken-Verhältnis ≤20, maximale Querschnittsfläche 150 mm²

Leitermaterial:

• Hochwertige sauerstofffreie Kupferstangen mit einem Sauerstoffgehalt von weniger als 20 ppm. Die Leitfähigkeit überschreitet nach dem Rückglühen 100%.

Empfohlene nicht proportionale Dehnfestigkeit (Rp0,2) für halbharte Kupferleiter ist wie folgt:

C1 Rp0,2 (>100-180) N/mm² Wenn Rp0,2 weniger als 200 N/mm² beträgt, ist der Spezifische Widerstand weniger als 1/58 Ωmm²/m

C2 Rp0,2 (>180-220) N/mm² Wenn Rp0,2 mehr als 200 N/mm² beträgt, ist der Spezifische Widerstand weniger als 1/57,5 Ωmm²/m

C3 Rp0,2 (>220-260) N/mm²

• Hochwertige Aluminiumelektrikstangen, mit einer Leitfähigkeit von über 62% nach dem Rückglühen

Produktvarianten :

•Papierüberzogener Draht

•Emaillierter papierüberzogener Draht

•Kombinationsleiter aus blankem flachem Draht

•Kombinationsleiter aus papierüberzogenem Draht

•Emaillierter Drahtkombinationsleiter

•Folienüberzogener Drahtkombinationsleiter

Die oben genannten Produkte können gemäß den vom Benutzer bereitgestellten Normen hergestellt werden.

Wicklungsisoliermaterialien :

• Kraftkabelpapier

• Hochdehnungsfaserpapier

• Hochdichte-Isolierpapier

• Aromatisches Polyamidpapier (Nomex)

• Wärmebeständiges Isolierpapier

• PET-Folie

Benutzer können die Marke, das Modell und die Spezifikationen des Isoliermaterials angeben
